Découvrez un exemple de rénovation ECS pour Le Jardin des Hirondelles à Eschau (67).

Les raison du chantier de rénovation :

dans cette résidence neuve, composée de 10 bâtiments, des locataires et propriétaires se sont plaints de délais d’attentes très importants pour l’ECS.
Lors de l’expertise technique, menée par le bureau d’Etudes Sextant Ingénierie 67, il a été constaté que cette situation avait pour principale origine des modifications architecturales avec notamment des déplacements de salle d’eau :
-> Ces modifications ont eu pour conséquence des longueurs importantes de tuyauteries entre le réseau bouclé d’ECS cheminant en gaine palière et certains points de puisage.
-> En l’absence de puisage, l’eau contenue dans ces tronçons terminaux se refroidit ce qui génère un délai d’attente important lors de prochain puisage avant l’arrivée de l’eau chaude au robinet.

Préconisations :

L’expertise a proposé d’ajouter une colonne de distribution passant par les pièces d’eau ayant été modifiées, et de refaire les réseaux de distribution avec bouclage.

La puissance de chauffe disponible pour le maintien en température de la boucle d’ECS étant extrêmement limitée (imposée par le réseau de chaleur), le recours à un isolant de très haute performance a été privilégié de sorte à réduire les pertes thermiques du réseau bouclé devenu plus important.

Certaines parties du réseau à refaire se trouvaient dans des zones non-chauffées, comme les caves, ou les combles, étant en Alsace, la question des déperditions ne devait pas être négligée, et au-delà, la question du hors-gel est un point essentiel de ce système de distribution.

Descriptif du chantier :

Ce chantier a été réalisé par la société Energie et Technique 67. Il a consisté dans un premier temps à refaire le réseau du bouclage existant avec des tubes ayant des Résistances Thermiques garantissant des temps de puisage « sans attente * » courts, puis d’ajouter une nouvelle colonne de distribution sur les pièces d’eau modifiées.

Organisation du chantier de rénovation ECS :

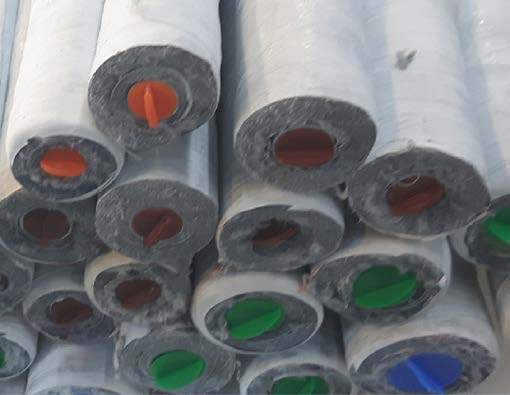

Afin de respecter les Avis-Techniques contraignants liés aux tubes multicouches et à leurs systèmes de raccordement et d’assemblage, tout en gardant une homogénéité avec les installations existantes, il a été préféré de procéder à la pré-isolation des tubes UPONOR fournis nus par le poseur, qui peut ainsi en garantir la conformité de pose, et donc en maintenir les garanties.

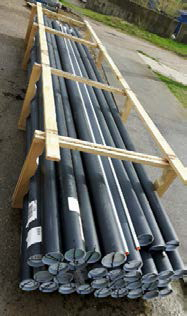

Le choix s’est porté sur des barres de 5m, livrées nues en tube de protection et retournées après l’opération de pré-isolation, en atelier, groupées par bâtiment, afin de faciliter le chantier de pose.

Les fournitures PIB-Isolation :

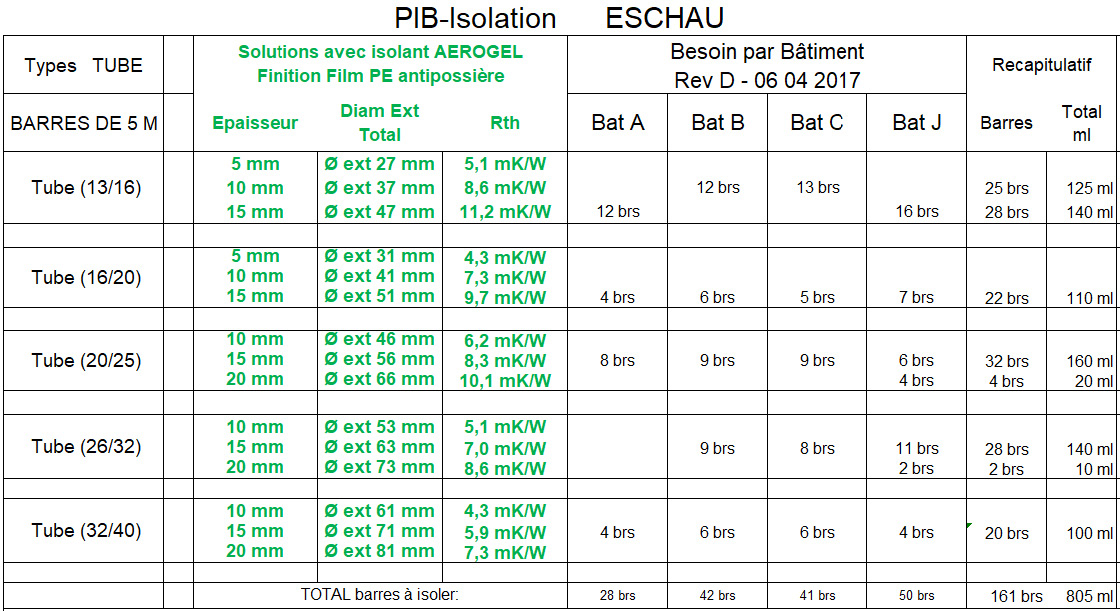

Les 805m de tube MC du DN 16 au DN40, ont été pré-isolés avec des Rth allant de 7 à 11,2 mK/W.

Le chantier :

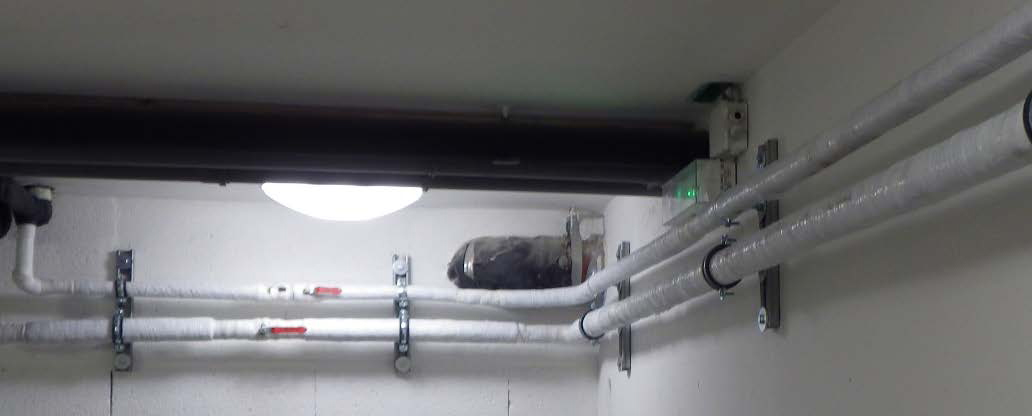

Une partie de ce chantier de rénovation ECS a consisté à la réfection du réseau existant dans les sous-sols :
• tube aller DN40+15mm Rth 5,9 mK/W,
• bouclage : DN16+10mm Rth 8,6 mK/W

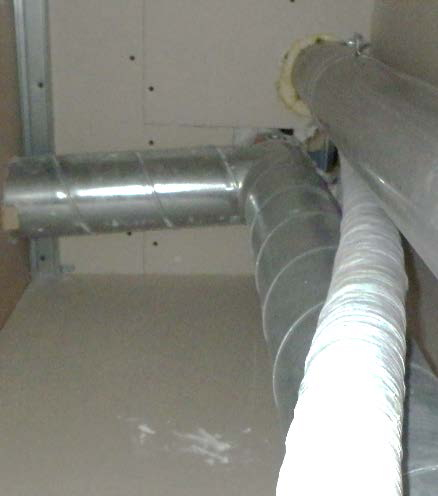

et à reprendre les colonnes dans les espaces existants, tout en garantissant que tous les ponts thermiques aux traversées des sols et murs soient éliminés du fait de l’emploi de tubes pré-isolés, même dans les espaces les plus exigus, ou les moins accessibles. Tout en réduisant le besoin d’élargissement des trous pré-existants, du fait de la grande compacité de l’isolant en silice amorphe, ayant un λ de 0,015 W/mK à 23°C.

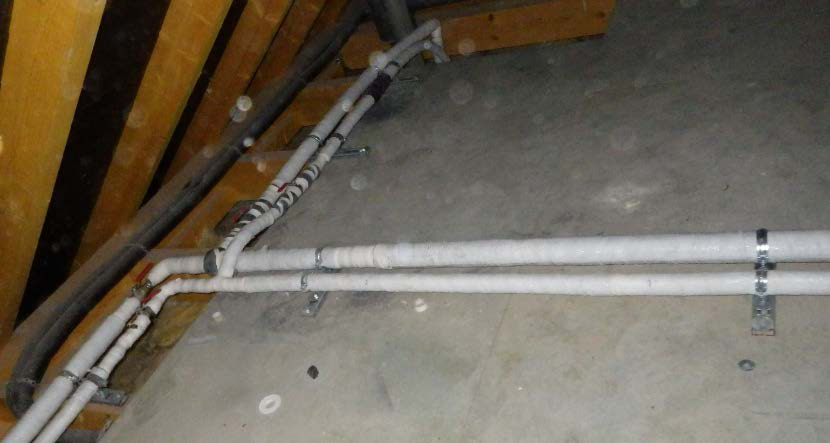

Pour la seconde partie de cette réfection, il a fallu mettre en place une nouvelle colonne de distribution descendante depuis le grenier non-isolé.

Le tube d’alimentation reste du DN40+15, mais le tube de bouclage est alors du DN16+15, avec une Rth de 11,2 mK/W.

Bilan du chantier de rénovation :

En utilisant les solutions 2inToob de PIB-Isolation avec des Rth suffisamment élevées, il a été possible de :

• de respecter la consigne de puissance imposée par le réseau urbain de chaleur,
• de réaliser des bouclages ECS dans des locaux non chauffés,
• d’améliorer le confort des résidents, en réduisant fortement les temps de soutirages, qui sont passés de près de 1 minute 30 à moins de 20 secondes,
• de globalement réduire les pertes thermiques, en maintenant le réseau de bouclage d’ECS au-dessus de 50°C, gains écologique de chaleur, et d’eau potable non gaspillée à « attendre l’eau chaude », et en conséquence directe, d’éliminer les risques de sol surchauffé en été par les fuites thermiques (parfois > 40°C),
• de faciliter la pose, du fait de cette solution pré-isolée
• de garantir que les réseaux soient isolés sur toute leur longueur, même dans les endroits difficiles, avec une isolation partout en contact avec les tubes, (pour éviter les cheminées de convection, généralement invisibles, entre tube et isolation ajoutée),
• d’optimiser les temps de chantier, en réduisant les sections de perçage pour les traversées grâce à la compacité de l’isolant,
• de quasi annuler l’opération d’isolation en chantier, qui est à fort risque opérationnel,
• et mettre en place une solution d’isolation dont l’efficacité a été testée sur 50 ans en laboratoire, aux températures d’exploitation, a-contrario des autres isolants.

* une ECS est considérée comme « utilisable » si elle est au-dessus de 35°C.

Le temps d’attente au robinet, pendant lequel il faut « laisser couler l’eau pour obtenir de l’eau chaude », fait partie des critères importants du confort d’un logement. C’est aussi un des points révélateurs importants de la qualité d’un réseau d’eau chaude, et surtout de ses déperditions thermiques, qui entrainent une gabegie d’eau potable, inutilement chauffée pour être directement jetée au final. (Rappel, en France en 2015, 50% de la chaleur est encore perdue dans les réseaux de distribution d’eaux chaudes.)

Par exemple, dans ce chantier de rénovation ECS, des tubes 2inToob, multicouche-DN16, avec 15mm d’isolant en silice amorphe ont été utilisés pour le bouclage ECS en comble, ayant alors une résistance thermique totale ( tube + isolant ) supérieure à 12 mK/W.
On peut comparer ci-dessous leurs courbes de refroidissement, en zone non chauffée restant en moyenne à 0°C en hiver, à celle d’un même tube avec un isolant standard polymère stabilisé à λ=0,040W/mK à 60°C.

Avec des coûts respectifs de 10€ et 20€ par mètre, fourni-posé, leurs temps d’amortissement respectif passe alors de 5 à 16 semaines.

Après ce délai très court, tous les bénéfices iront à l’exploitant du site, le confort pour les habitants en sera grandement amélioré, et la planète ne s’en portera que mieux !

Pour cela il faut investir dans des isolations efficaces et pérennes.
