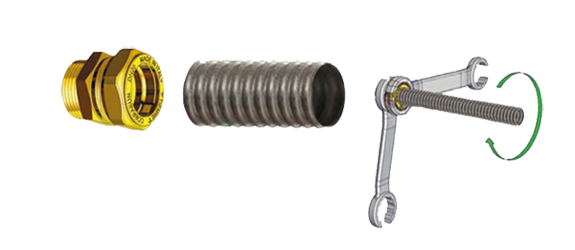

Les raccords sans joints pour tube inox-annelé préconisés et vendus par PIB.
Raccorder vos tubes annelés inox sans outil spécial.
Ces raccords sans pièce d’usure peuvent être montés et démontés plusieurs fois.
Vous pouvez nous commander le kit de montage livré avec la fiche technique d’installation pour raccorder les produits TwinToob.
PROCEDURE DE MONTAGE DES RACCORDS SANS JOINT SANS OUTIL SPECIAL ET SANS PIÈCE D’USURE
0 : Avant de raccorder le tube annelé, monter de façon définitive la partie filetée du raccord sur son support fixe, avec son étanchéité.

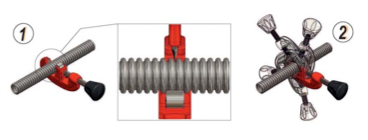

1‐2 : découper le tube annelé proprement à l’aide d’un coupe‐tube,

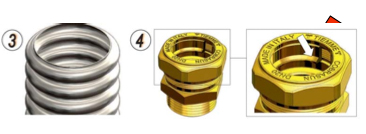

3‐4 : s’assurer que la coupe est nette, que le tube annelé et le raccord sont propres, Ne pas démonter la bague de serrage. Si cela arriver, remettre la bague avec l’épaulement au fond du raccord.

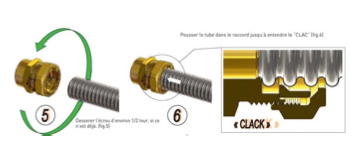

5‐6 : desserrer l’écrou 1⁄2 tour, et engager le tube dans la bague jusqu’au « CLACK ». Tirer dessus pour confirmer son engagement dans la bague.

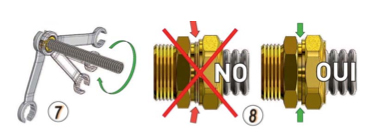

7‐8 : avec 2 clés plates, serrer jusqu’à disparition des filetages
Note : afin de garder les tubes annelés en bon état, il est important de respecter les règles de pose. Voir la fiche PIB.
